Soldadura Láser

En Gala Gar apostamos
por la soldadura láser segura

Nuestro Equipo GLS 1500 junto con los accesorios recomendados y las cabinas especiales de fabricación propia, te proporcionarán una experiencia de soldadura limpia, rápida y segura.

¡No dejes de ver este tutorial!

José de MetalMundo con nuestro compañero Cristian te explican fácil la base de la soldadura láser.

¿Qué puede aportar la soldadura láser?

Más productividad

• Rapidez de soldadura
• Menor zona afectada por el calor
• Reducción de deformaciones
• Sin límite de materiales a soldar
• Mayor calidad de trabajo
• Cordones más estrechos
• Mano de obra no cualificada.

Ver Catálogo

Ver catálogo

¿Qué necesitas para soldar con láser?

Seguridad preventiva

• Equipación segura para el usuario
• Zona láser habilitada como segura
• Formación para el uso del equipo
• Creación de un plan de seguridad

GLS 1500: para soldar y cortar.

Incluye:

• Equipo con carro de transporte
• Devanadora
• Pistola Láser
• Cable de fibra óptica de 8 m.
• Unidad de refrigeración Chilly
• Líquido refrigerante.
• Sistema de protección caudal de gas
• Conjunto de diferentes boquillas
• Pinza de seguridad.

Ver manual GLS 1500

Accesorios
homologados

Gafas

Gafas homologadas de alta calidad para la protección de la soldadura láser certificada para GLS 1500 – D-LB60D8

Servore V2

Pantalla electrónica para protección de los rayos UV para uso adicional a las gafas homologadas.

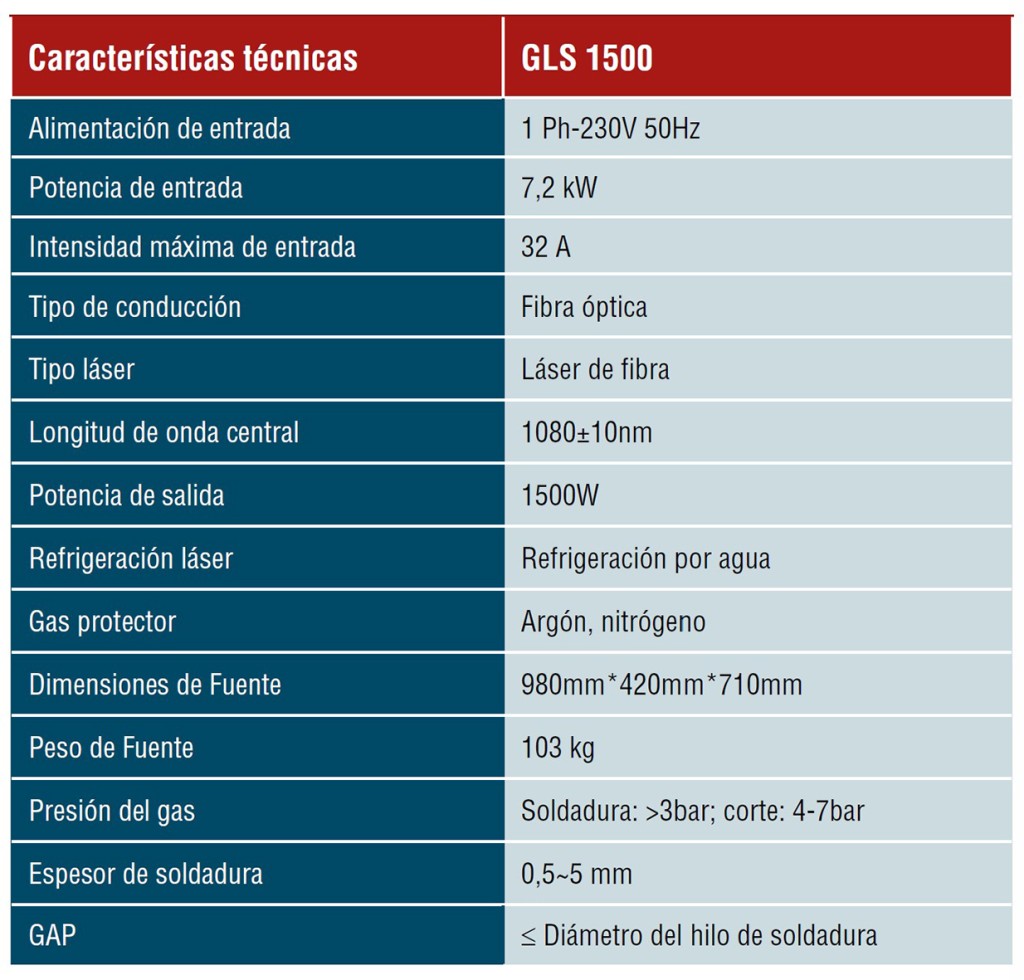

Ficha técnica GLS 1500

Cuadro comparativo de procesos

Aplicaciones

Tolvas

Depósitos

Depósitos vitivinícolas

Mobilirio de hostelería

Tanques de aceite

Rótulos de aluminio

Metalistería

Hornos

Hornos

Nuestras recomendaciones

Cabinas

Creación de zona segura para el uso del equipo

El equipo de soldadura GLS 1500 para soldadura láser de clase 4 genera un proceso de radiación en el que debe protegerse de radiaciones directas y radiaciones difusas a los operarios en un radio de acción superior a 100 m.
Para aislar de esta radiación a los operarios externos al área de soldadura manual es necesario crear un área de seguridad láser que cumpla con las normas mencionadas

Características:
  • Area 4×3 metros.
  • Doble puerta corredera 1+1 metros,
  • Sistema de cierre de seguridad.
  • Botonera de apertura y seguridad.
  • Baliza de señalización para acceso.
  • Circuito cerrado de vídeo.
  • Iluminación interior.
  • Control de accesos desde interior.
  • Armario de seguridad, conexión a máquina.
  • Producto llaves mano.
  • Instalación y puesta en marcha incluida.

Conformación estándar cerrada. Sistema modular adaptable a necesidades de cliente.
Puede ser necesario incorporar techo. Se estudiará ubicación en cliente.

Opciones estándar disponibles

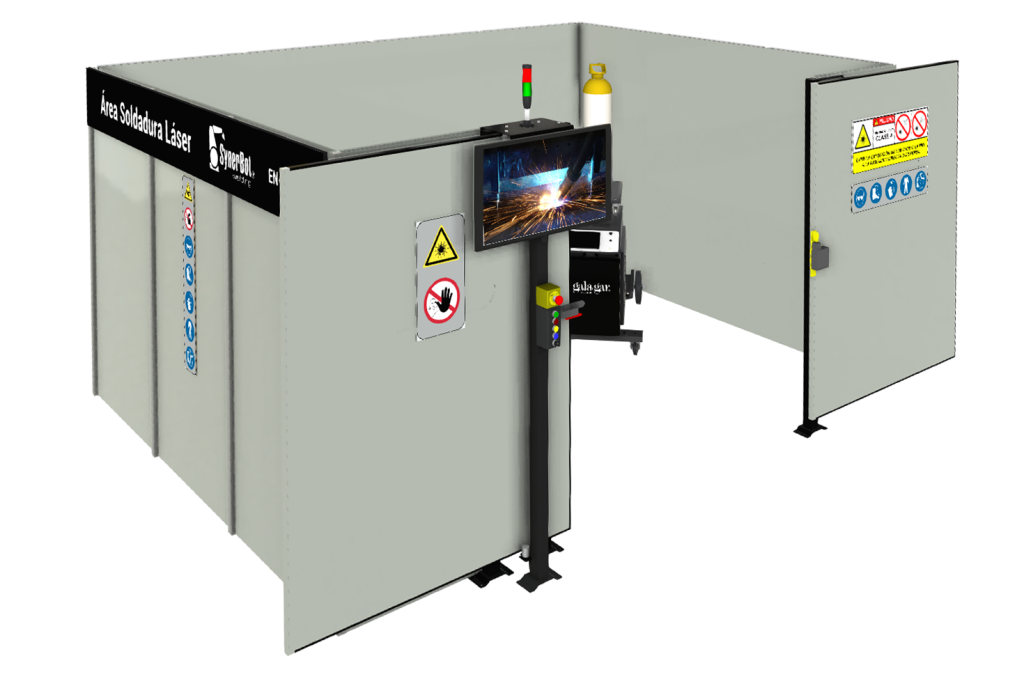

Estándar cerrada

Consúltanos para medidas y espacios especiales.

Opciones estándar disponibles

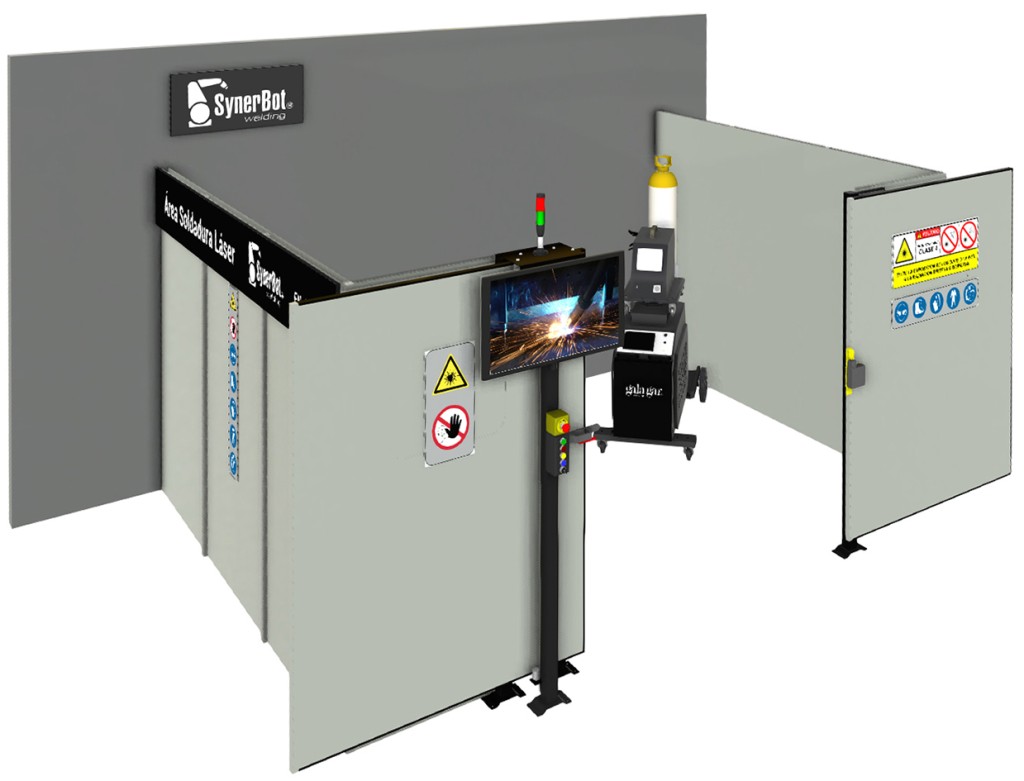

Cabina “a pared”

Opciones estándar disponibles

Cabina para esquina

Mesas con aspiración de humos

Con el sistema Láser existe un peligro por inhalación de humos en los que debe protegerse al operario.
Estos humos están más concentrados que en la soldadura normal.

Los humos derivados del proceso de soldadura, corte y limpieza deben ser recogidos y filtrados por un sistema específico para ello, siendo necesario sistemas autónomos en lugares confinados.
Se aconseja que el sistema de aspiración de humos, aspire en sentido lateral o inferior. No hacía arriba para evitar la entrada de partículas a la lente de la antorcha láser.

Algunas muestras de cordones láser

Acero

Algunas muestras de cordones láser

Aluminio

Algunas muestras de cordones láser

Galvanizado

Publicaciones sobre soldadura láser en nuestras RRSS

Soldadura Láser con aportación

viernes, 9 de febrero de 2024|

Soldadura láser con aportación de material. Con nuestra GLS 1500 ¡¡Cordones perfectos!! ⏱ VÍDEO A VELOCIDAD REAL

Soldadura Láser Segura

viernes, 2 de febrero de 2024|

¡¡SOLDADURA LÁSER SEGURA!! Con nuestro Equipo de Soldadura láser GLS 1500 junto a la exclusiva cabina de

Temas a tener en cuenta:

Real decreto RD 486/2010

• La utilización del equipo de soldadura Láser debe cumplir el Real Decreto

• En el marco de la ley 31/1998 de 8 de noviembre, de prevención de riesgos laborales, este Real Decreto establece…

…las disposiciones mínimas para la protección de los trabajadores contra los riesgos para su salud y seguridad derivados o que puedan derivarse de la exposición a las radiaciones ópticas artificiales durante su trabajo.

• Los riesgos derivados de la exposición a radicaciones ópticas artificiales deberán eliminarse en su origen o reducirse al nivel más bajo posible, teniendo en cuenta los avances técnicos y la disponibilidad de medidas de control del riesgo
en su origen

• El empresario elaborará y aplicará un plan de acción que se integrará en la planificación de la actividad preventiva, donde incluirá medidas técnicas y/u organizativas destinadas a impedir que la exposición supere dichos valores limite.

• El empresario velará porque los trabajadores que se vean expuestos en el lugar de trabajo a los riesgos derivados
de las radiaciones ópticas artificiales y/o sus representantes reciban la información y formación necesarias.

Norma EN 60825-1

• El equipo modelo GLS 1500-M es de clase 4 y cumple con la norma UNE EN 60825-1 actualmente en vigor.

• Clase 4 es la más alta en prevención en la que debe de evitarse la radiación directa y…

…dispersa o reflejada del haz láser.

• La radiación directa provoca daño en ojos, piel, así como quema de materiales. Las medidas de seguridad conocidas para procesos MIG y TIG no son válidas para el proceso láser. (caretas de protección ocular / cortinas de protección ocular, etc.)

• Es obligatorio el uso de gafas homologadas para uso con laser certificadas D LB6 0D8, para proteger de la radiación láser no visible sobre los ojos

• Es obligatorio el uso de pantalla con modo amolado DIN-3 adicional a las gafas, para proteger de las radiaciones UV
sobre la piel.

• Es obligatorio el uso de guantes para protección de las manos de la radiación láser.

• Es obligatorio el uso de ropa para protección del cuerpo y piel de la radiación láser.

Otras consideraciones

• El alcance del láser, NO VISIBLE, es de 250 metros de distancia.

• La radiación del láser por rebote sobre piezas a soldar en inoxidable o aluminio es de menor intensidad, pero unida a la…

…dispersión, alcance e invisibilidad, obliga a la creación de un espacio seguro para protección del resto
de trabajadores de la empresa.

• Se recomienda con la compra del láser junto con la dotación de consumibles mínimos para su correcto funcionamiento.

• No se recomienda el uso del láser para soluciones de decapado por una alta peligrosidad y falta de cumplimiento
de medidas de seguridad mínimas
